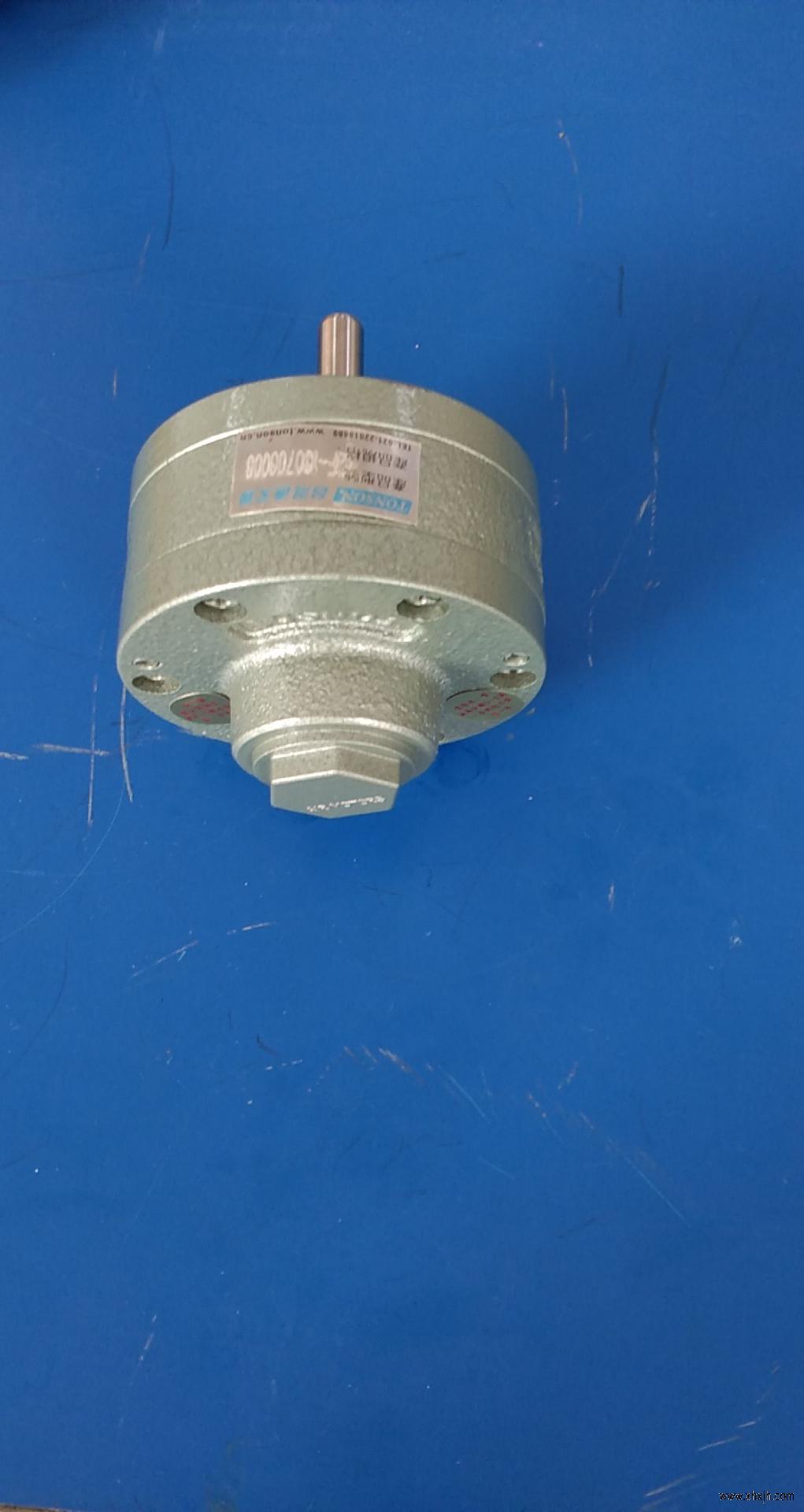

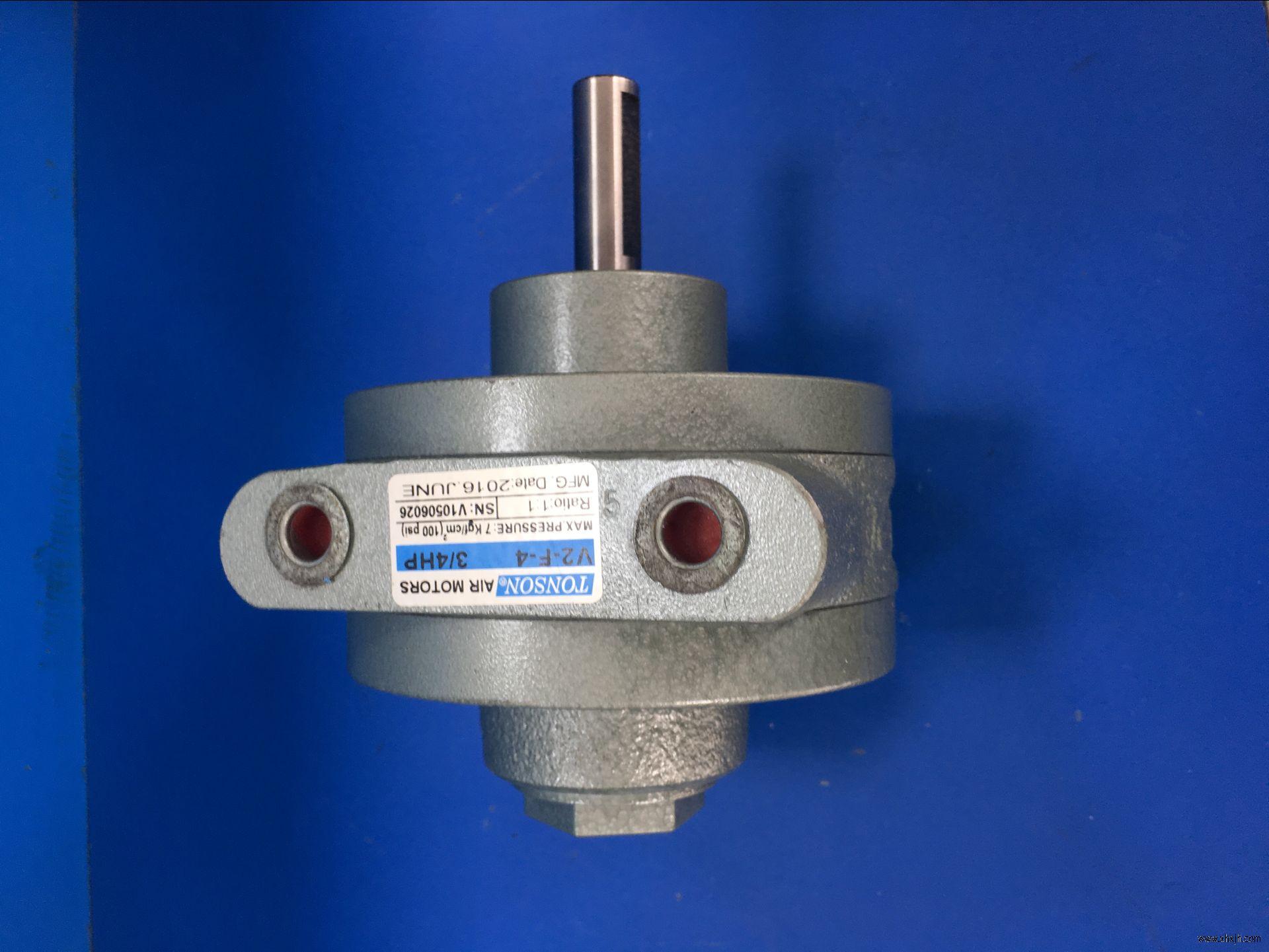

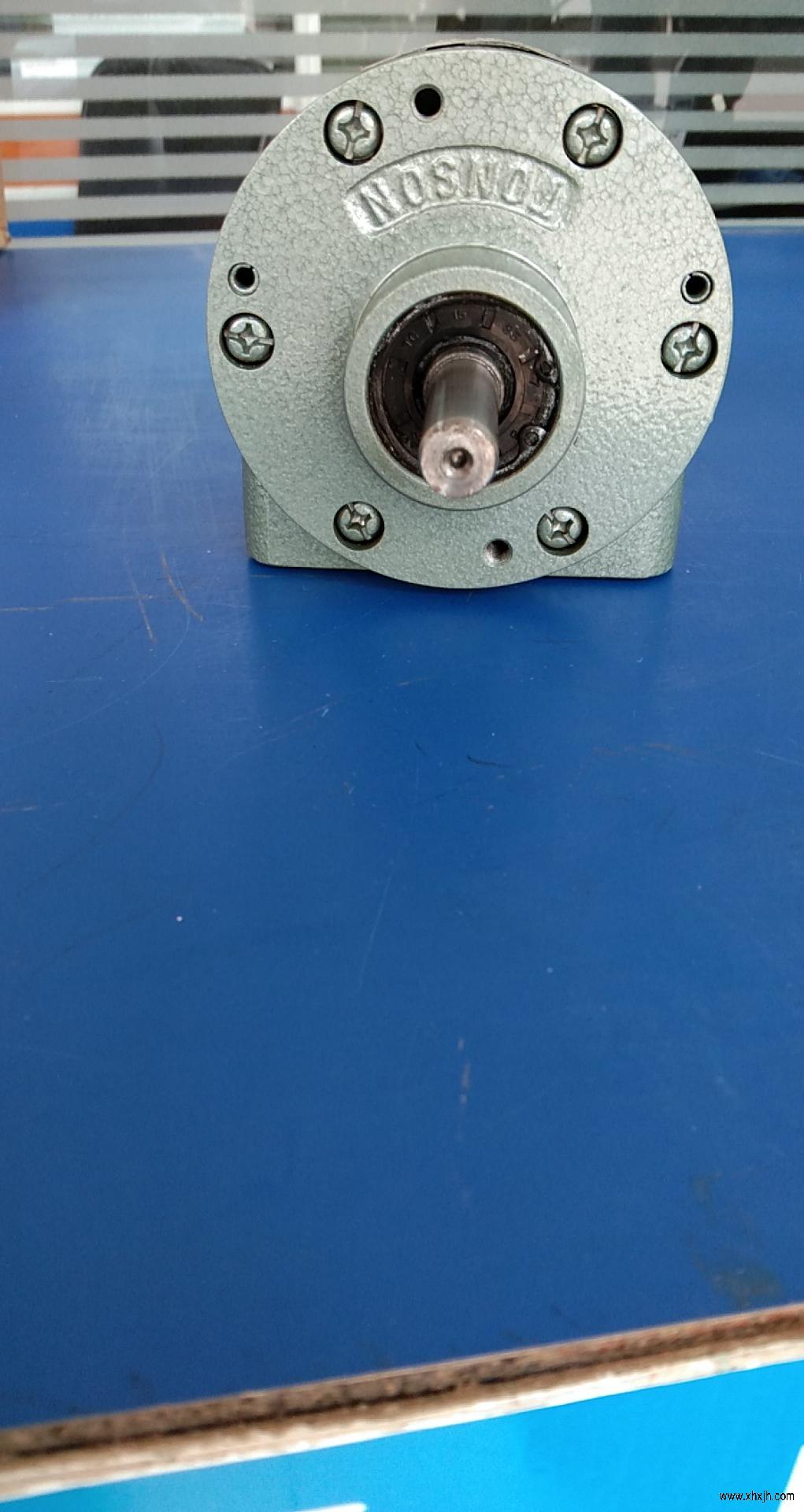

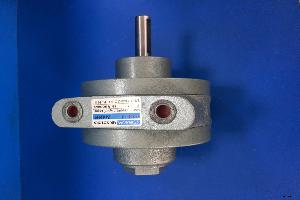

立式气动防爆马达 型号：
V1-F，V2-F，V4-F，V6-F，V8-F，V16-F

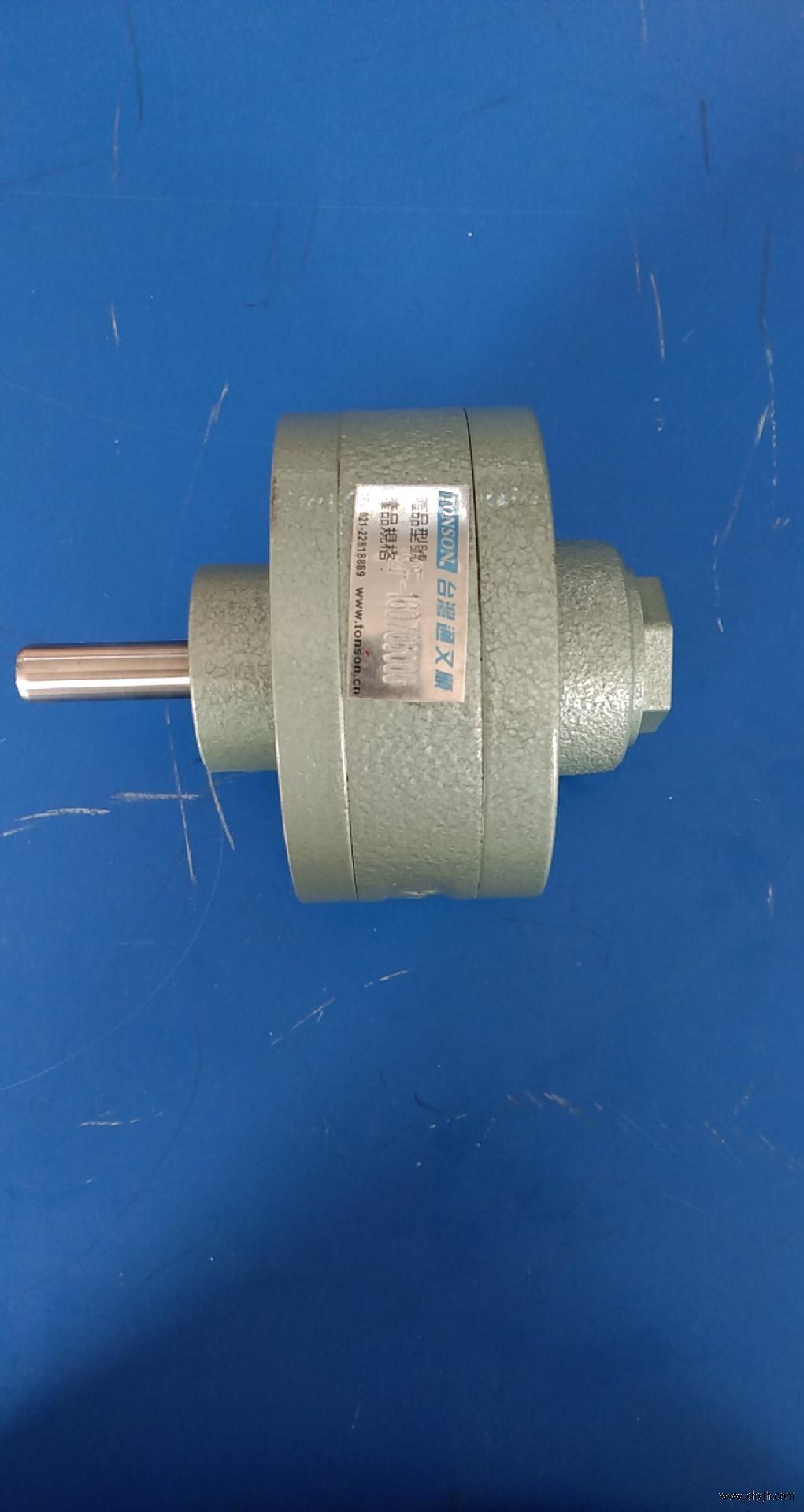

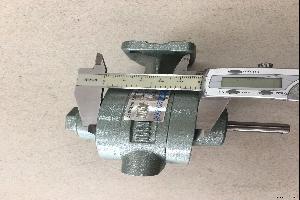

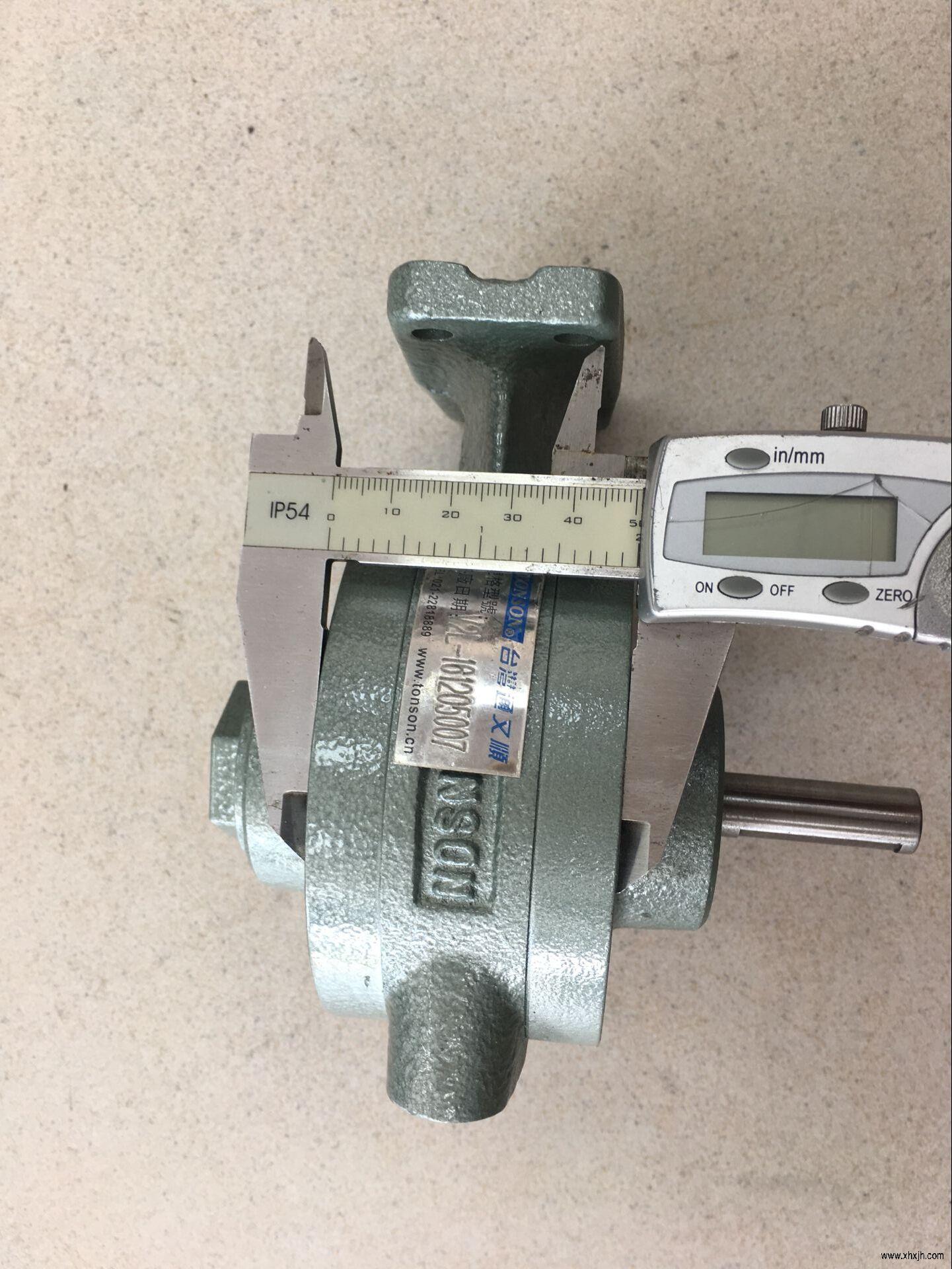

卧式气动防爆马达 型号：
V1-L，V2-L，V4-F，V6-L，V8-F，V16-L
气动防爆马达可在电动马达、油压马达、伺服马达，步进马达不适用场合下使用
一.原理及结构性能
气动马达是以压缩空气为工作介质的原动机，它是采用压缩气体的膨胀作用，把压力能转换为机械能的动力装置。
气动马达主要由机体、机盖、定子、转子、叶片、前后端盖、轴承、定位销、衬套、止推环、调节螺钉等部件组成。定子、转子间形成一个月牙状工作腔，压缩气体进入工作腔后，压力能在叶片上产生扭矩，使转子转动作功，通过操纵阀可以改变马达转向。
二.主要特点及应用
1.气动马达具有结构简单，体积小，重量轻，马力大，操纵容易，维修方便，与电动机相比它具有耐水性和防潮、防爆等特点。
2.工作安全，且防火、防爆、防潮，不受振动、高温、电磁、辐射等影响,可在高温、潮湿、高粉尘等恶劣环境下使用。
3.使用空气作为介质，无供应上的困难，用过的空气不需处理，放到大气中无污染。
4.压缩空气可以集中供应，远距离输送。
5.可以无级调速，控制进气阀的开闭程度（即调节流量）便可达到调节转速和功率的目的。
6.利用操纵阀改变进气方向，便可实现正反转。实现正反转的时间短，速度快，冲击性小，而且不需卸负荷。
7.有过载保护作用，过载时会自动降低转速直至停车，过载解除后即可重新正常运转，长时间过载工作温升较小。
8.具有较高的启动扭矩，可以带负荷启动。启动、停止迅速。
由于气动马达具有以上诸多特点，故它可在潮湿、高温、高粉尘等恶劣的环境下工作。除被用于矿山机械中的凿岩、钻采、装载等设备中作动力外，船舶、冶金、化工、造纸等行业也广泛地采用。
三.技术参数
|
系列
|
减速比
|
最大转速时
|
最大扭力时
|
|
马力
|
扭力
|
速度
|
耗气量
|
速度
|
扭力
|
|
HP
|
KW
|
N-M
|
Ib-in
|
R.P.M
|
1/min
|
CFM
|
RPM
|
N-M
|
Ib-in
|
|
V1
|
1:1
|
0.45
|
0.33
|
0.31
|
2.75
|
10000
|
590
|
21
|
650
|
0.65
|
5.75
|
|
3.5:1
|
0.38
|
0.29
|
0.82
|
7.257
|
2800
|
190
|
0.9
|
7.97
|
|
15:1
|
0.38
|
0.28
|
4.07
|
36
|
666
|
30
|
8.15
|
72
|
|
43:1
|
0.36
|
0.27
|
11.3
|
100
|
232
|
10
|
12
|
106
|
|
150:1
|
0.18
|
0.13
|
19.4
|
172
|
66
|
5
|
21
|
186
|
|
VA1
|
1:1
|
0.5
|
0.37
|
0.6
|
5.31
|
6000
|
760
|
27
|
500
|
0.68
|
6.01
|
|
3.5:1
|
0.45
|
0.33
|
1.80
|
15.8
|
1700
|
135
|
2
|
18
|
|
15:1
|
0.46
|
0.23
|
8.13
|
72
|
400
|
30
|
8.02
|
71
|
|
43:1
|
0.41
|
0.31
|
21
|
186
|
139
|
10
|
23
|
204
|
|
150:1
|
0.20
|
0.15
|
36
|
319
|
40
|
3
|
40
|
354
|
|
V2
|
1:1
|
0.93
|
0.69
|
2.2
|
19.5
|
3000
|
850
|
30
|
350
|
3.05
|
27
|
|
3:1
|
0.78
|
0.58
|
5.6
|
49.56
|
1000
|
900
|
32
|
100
|
7.6
|
67
|
|
5:1
|
0.75
|
0.56
|
9
|
79.65
|
600
|
60
|
12
|
106
|
|
10:1
|
0.74
|
0.55
|
17.6
|
156
|
300
|
30
|
24
|
212
|
|
15:1
|
0.70
|
0.52
|
25
|
221
|
200
|
20
|
34
|
301
|
|
20:1
|
0.65
|
0.49
|
31
|
274
|
150
|
15
|
42
|
372
|
|
30:1
|
0.58
|
0.43
|
41
|
363
|
100
|
10
|
55
|
487
|
|
40:1
|
0.51
|
0.38
|
48.6
|
430
|
75
|
7
|
66
|
584
|
|
60:1
|
0.47
|
0.35
|
67
|
593
|
50
|
5
|
89
|
788
|
|
V4
|
1:1
|
1.71
|
1.3
|
4.1
|
36.3
|
3000
|
1700
|
60
|
300
|
6.3
|
56
|
|
3:1
|
1.3
|
0.94
|
9.2
|
81
|
1000
|
100
|
14
|
124
|
|
5:1
|
1.3
|
0.94
|
15.4
|
136
|
600
|
60
|
24
|
212
|
|
10:1
|
1.3
|
0.94
|
31
|
274
|
300
|
30
|
48
|
425
|
|
15:1
|
1.27
|
0.90
|
45.2
|
400
|
200
|
20
|
72.3
|
640
|
|
20:1
|
1.17
|
0.87
|
55
|
487
|
150
|
2000
|
71
|
15
|
84
|
740
|
|
30:1
|
1.1
|
0.79
|
75.5
|
668
|
100
|
10
|
116
|
1027
|
|
40:1
|
0.95
|
0.71
|
90
|
800
|
75
|
7
|
142
|
1255
|
|
50:1
|
0.88
|
0.66
|
105
|
929
|
60
|
6
|
161
|
1425
|
|
60:1
|
0.83
|
0.61
|
117.5
|
1040
|
50
|
5
|
185
|
1640
|
|
70:1
|
0.83
|
0.61
|
137.8
|
1220
|
42.9
|
4
|
207
|
1832
|
|
80:1
|
0.83
|
0.61
|
157.7
|
1396
|
37.5
|
3.5
|
237
|
2097
|
|
100:1
|
0.83
|
0.61
|
205
|
1814
|
30
|
3
|
308
|
2726
|
|
120:1
|
0.83
|
0.61
|
236.5
|
2093
|
25
|
2.5
|
355
|
3142
|
|
140:1
|
0.83
|
0.61
|
285
|
2522
|
21
|
2
|
428
|
3788
|
四.使用保养与维修
1.气动马达长期存放后，不应带负荷起动，应在有润滑条件的情况下进行0.5~1分钟的空转。
2.压缩空气必须经过过滤，应保证清洁和干燥。
3.润滑油须随压缩空气进入气马达，每分钟流量为80~100滴，润滑油为L-AN10号机油。
4.气马达正常使用3~6个月后，应拆开检查清洗一次，发现磨损零件必须更换。
|
